为高压管路挑选 KDF高压单球橡胶软接头，现在能先锁定的是”选型顺序”，而不是某个具体压力等级或法兰标准。这类产品须先由介质、工作温度与压力、口径和接口决定，型号是满足这些条件后的结果；而 KDF 高压系列现有型号资料存在重复与不一致，压力等级、公称口径与法兰标准要以对应型号的规格表或技术协议核对后才能确定。型号资料核对清楚前，本文只给可执行的判断路径，不指定某一型号的压力值。相关型号说明可先参考站内页面 https://hengjiashebei.com/news/kdf-high-pressure-single-sphere-joint/ 。

条件式结论

  • 如果管路为高压工况、安装位置适合单球体，且所需位移在单球补偿范围内，可把 KDF高压单球橡胶软接头列入候选；但压力等级、公称口径与法兰标准必须以该型号规格表或技术协议核对确认，不能只凭”高压单球”这一名称推定。
  • 如果只知道”要高压单球”却没有明确工作压力和设计压力，暂不能确定具体型号；需先补齐介质、温度、工作压力与设计压力，才能进入压力等级匹配。
  • 如果打算沿用旧件上的 KDF 型号编号采购，暂不建议照号复购；KDF 现有型号资料存在重复与冲突，同一编号可能对应不同规格，须按铭牌与实测尺寸复核规格表后再定，属待复核项。
  • 如果法兰要对接既有管路，法兰标准与配对尺寸必须与现场法兰一致核对后再定，不能跨型号或跨标准套用同一张尺寸表。

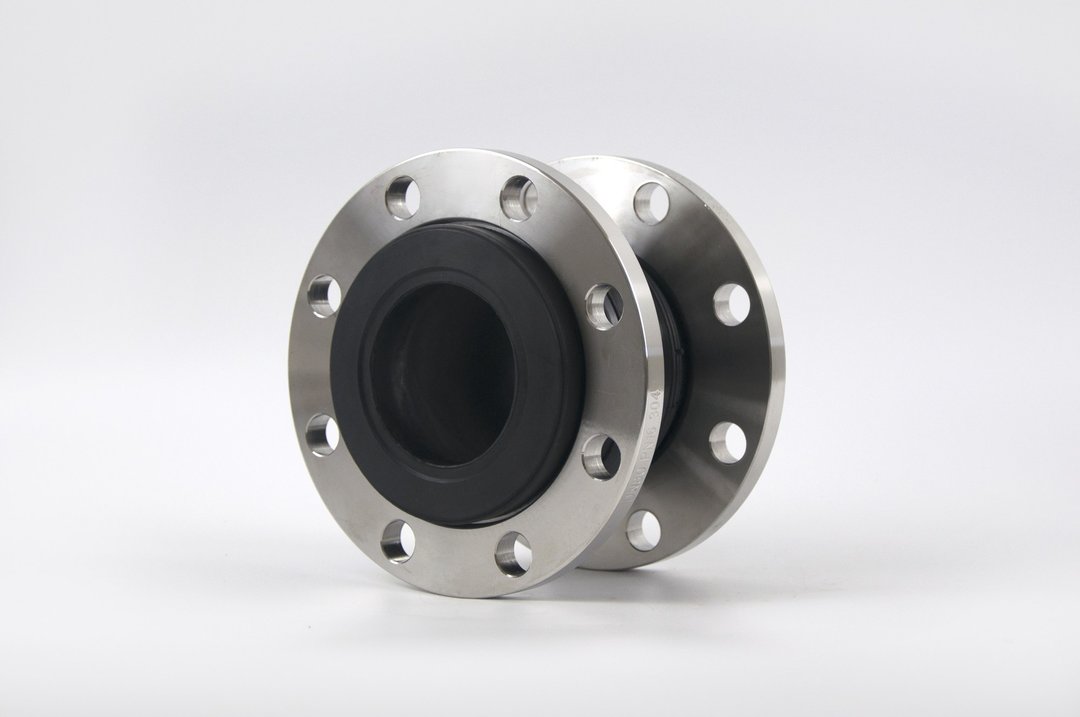

KDF高压单球橡胶软接头——恒佳橡胶软接头（可曲挠橡胶接头）产品
图：恒佳橡胶软接头（可曲挠橡胶接头）产品

先收集这些输入

选型从工况输入开始，型号排在后面。下表每一项都会改变结论，缺一项就让压力等级或法兰匹配无法闭合。

输入项 为什么影响决策（机理） 可接受的资料形式 缺失后果
介质与成分 先接触内胶层，不相容会溶胀、龟裂并破坏承压帘线层 介质名称、浓度、是否含颗粒或腐蚀性 无法确认胶料适配
工作温度 温度升高降低橡胶许用应力，许用压力随之下降 工作温度与峰值温度范围 压力等级无法对应，易超温
工作压力与设计压力 耐压由帘线层、翻边结构与硫化决定，须与规格表逐项对上 工作压力、设计压力、是否有水锤 无法匹配压力等级，最关键缺口
公称口径 DN 口径决定球体尺寸、法兰规格与许用位移，跨口径不能套用 公称口径与实测内外径 法兰与安装长度都无法确定
法兰标准与接口 决定螺栓孔数、节圆直径与密封面，错配会渗漏或无法装 现场法兰标准、实测尺寸或图纸 法兰无法对接
位移与安装空间 单球体补偿量有限，位移超限会加速翻边与帘线层疲劳 位移方向与数值、安装长度、管间距 早期拉脱或开裂

候选方案对照

KDF高压单球橡胶软接头，是恒佳橡胶软接头产品线中的高压系列、单球体结构，靠单个球体实现位移补偿与减振，端部翻边包覆法兰承压。橡胶软接头是恒佳自主生产的核心产品线。下表只列现有资料出现的候选，参数以型号规格表或技术协议为准。

表格可左右滑动查看全部列

方案或型号 资料支持的特点 适用前提 排除条件 待确认项
KDF高压单球橡胶软接头 高压系列、单球体，翻边包覆法兰承压，用于高压管路位移补偿与减振 单球安装空间足够、位移在单球补偿范围内、压力在该型号许可范围 位移超单球补偿能力，或压力/口径/法兰与规格表不符 压力等级、口径、法兰标准以该型号规格表或技术协议为准；KDF 型号资料重复须复核
KDF高压双球橡胶软接头 高压系列、双球体，双球一般比单球提供更大位移补偿量 需更大位移补偿、安装长度可容纳双球 安装空间不足以容纳双球长度 同样按规格表核对压力等级、口径、法兰标准
限位（拉杆）结构接头 通过拉杆约束轴向伸长，控制高压、水锤或负压下的位移 高压/水锤/负压工况、担心轴向拉脱 需允许自由伸缩的位置 是否与 KDF 高压系列组合、限位参数以规格表为准

决策顺序

按”工况先于型号”的顺序核对，每一步先过关再进入下一步；任一步不通过就回到补资料，而非硬选型号。

  1. 介质及特殊工况。为什么：胶料不相容会先破坏内胶层与承压帘线层，高压下更易失效。通过条件：介质与温度对应的胶料适配可查证。未通过：先核对介质与胶料，不进入压力匹配。
  2. 温度和压力。确认工作压力、设计压力及是否有水锤。为什么：高压单球的耐压由帘线层、翻边结构与硫化共同决定，翻边把内压轴向力经法兰约束传递、减少胶体挤出或拉脱，温度升高会降低许用应力；压力等级须与型号规格表逐项对应，跨型号套用会高估耐压。通过条件：工作与设计压力落在该 KDF 型号规格表的压力等级内。未通过：压力不明或超范围时暂不定型号，需复核规格表或改用承压更高结构。
  3. 口径、接口和配对尺寸。为什么：法兰标准决定螺栓孔数、节圆直径与密封面，不同标准尺寸不同、不能混用一张表，错配会渗漏或无法安装。通过条件：现场法兰标准与型号规格表一致。未通过：重新选法兰或走定制。
  4. 结构、材料和位移需求。为什么：单球体补偿量有限，位移超限会让翻边与帘线层疲劳而早期拉脱。通过条件：所需位移在该型号许用位移内。未通过：改用双球或增加限位结构。
  5. 安装位置、支撑、空间、负压或外力。为什么：负压会使球体内陷，缺支撑或有轴向拉力时内压推力全部加到软接头上而可能拉脱，单球体不能替代固定支架。通过条件：有可靠支撑、必要时配限位、空间满足安装长度。未通过：补支撑或改限位。
  6. 图纸、技术协议与交付文件。为什么：KDF 现有型号资料存在重复与冲突，只有以规格表或技术协议锁定压力等级、口径、法兰标准，才能避免同一编号对应不同规格。通过条件：型号、压力、口径、法兰、材料在技术协议中一一对应。未通过：型号资料冲突未复核前不下单。

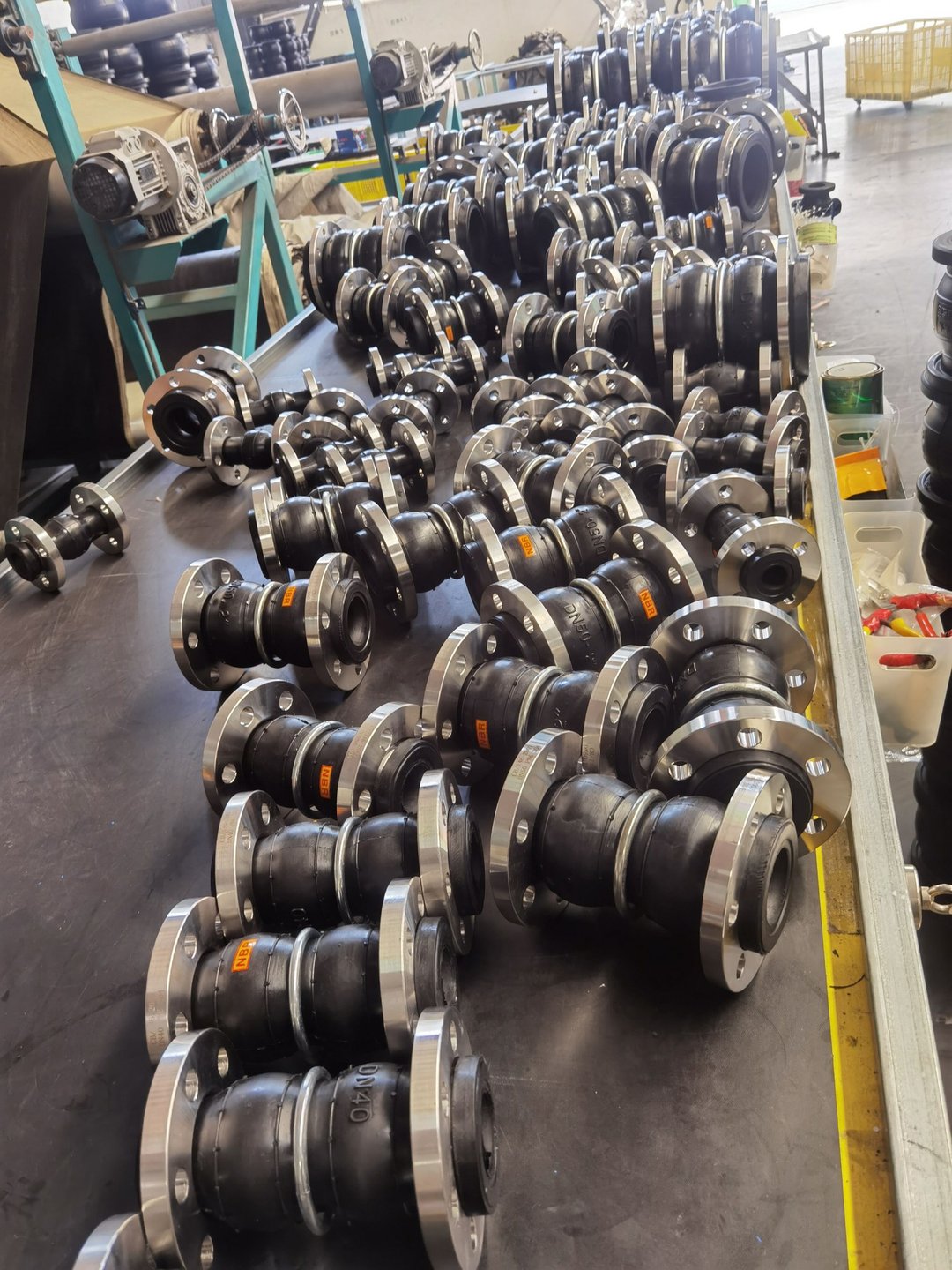

KDF高压单球橡胶软接头——恒佳双球体可曲挠橡胶接头
图：恒佳双球体可曲挠橡胶接头

必须停止下单的情况

  • KDF 型号编号在不同资料中对应了不同压力等级或口径，同一编号套用不同规格会直接造成压力或法兰错配，冲突未复核前不下单，属待复核项。
  • 介质、工作温度、工作压力或设计压力任一缺失，无法匹配压力等级和胶料。
  • 现场法兰标准或实测尺寸不清，节圆直径、螺栓孔数、密封面无法确认时，禁止仅按口径推定法兰。
  • 旧件无铭牌、无图纸，仅凭记忆的 KDF 型号编号复购，需先实测复核再定。
  • 存在负压、水锤或较大轴向外力却未确认是否需要限位结构时，暂不确定单球体是否足够。

旧件替换路径

因 KDF 现有型号资料存在重复，旧件替换尤其不能只按旧编号复购。核对顺序：① 读取铭牌的型号、压力等级、口径与法兰标准；② 实测法兰外径、螺栓孔数、节圆直径、内径与安装长度，判断法兰标准；③ 记录位移方向与安装空间，观察失效现象（翻边挤出、帘线层外露、法兰口渗漏），判断是否原压力等级不足；④ 以实测数据对照型号规格表复核后再定型号。铭牌与规格表不一致时以复核结果为准，标为待复核项。

询价与技术确认清单

复制以下字段填报，未知项保留”待填写”，不预填猜测值。

产品/型号候选：KDF高压单球橡胶软接头（是否可选双球/限位：待填写）
公称口径 DN：待填写
输送介质 / 浓度 / 是否含颗粒：待填写
工作温度 / 峰值温度：待填写
工作压力 / 设计压力 / 是否有水锤或负压：待填写
法兰标准与法兰实测尺寸：待填写
所需位移（轴向/横向/角向）/ 安装长度 / 支撑 / 是否需限位：待填写
胶料要求（内胶层/外胶层材质）：待填写
数量 / 图纸或技术协议编号 / 交付地点 / 期望到货时间：待填写

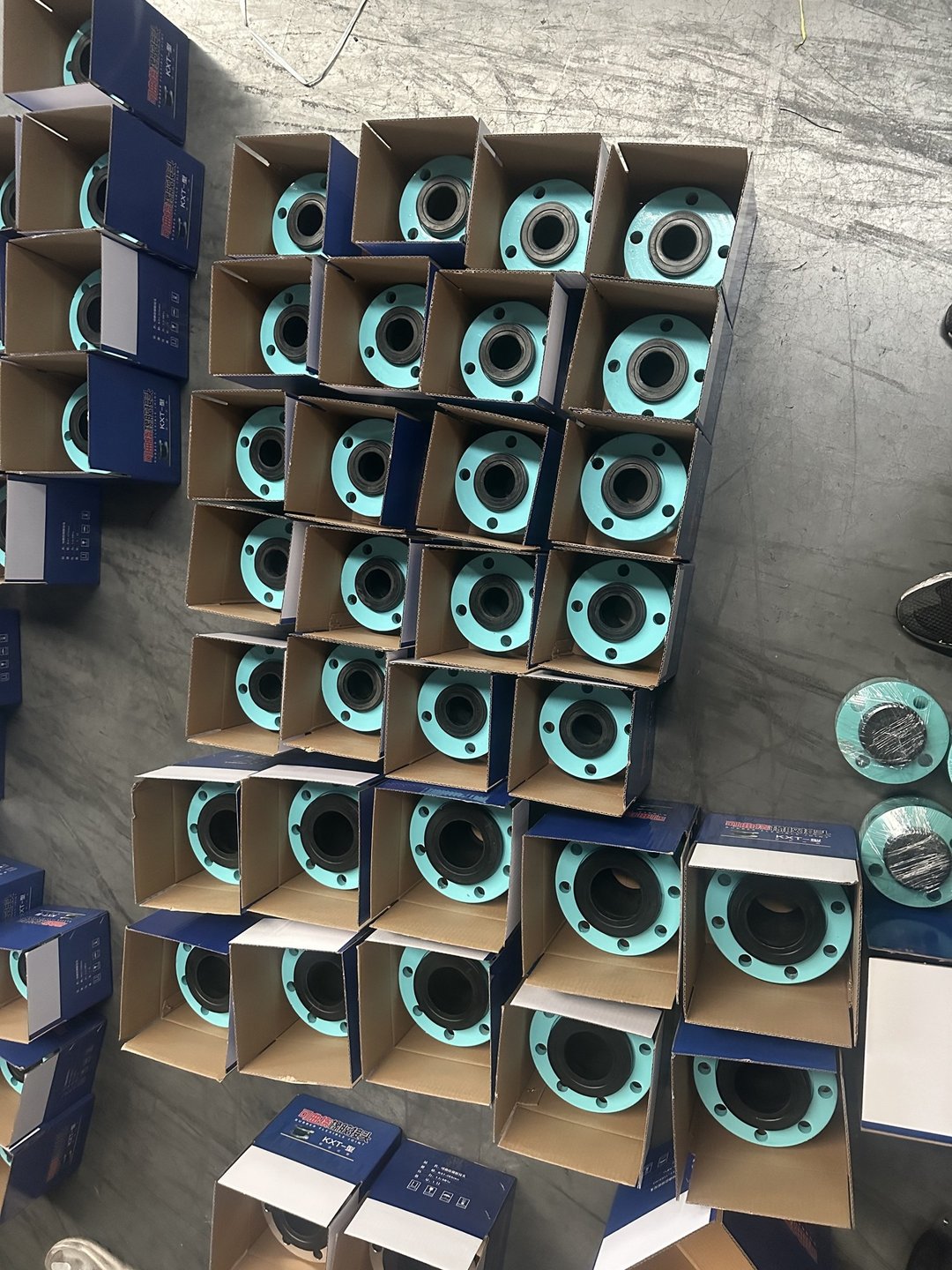

KDF高压单球橡胶软接头——恒佳可曲挠橡胶接头产品实拍
图：恒佳可曲挠橡胶接头产品实拍

资料说明

本文的通用承压结构说明参考橡胶软接头执行标准 GB/T 26121-2010《橡胶软接头》的口径，仅作参考，不等于某一 KDF 型号已完成对应检测。KDF高压单球橡胶软接头的压力等级、公称口径与法兰标准，以恒佳该型号产品规格表或技术协议为准；因现有 KDF 型号资料存在重复与不一致，正文未直接给出压力数值，须复核规格表后确认。更多型号说明可参考产品百科总览 https://hengjiashebei.com/category/product-wiki/ 。
