旧橡胶软接头更换前需要测量和记录哪些信息

旧橡胶软接头更换的关键，不是照着旧件上的名称去买同名产品，而是按实物把接口尺寸、压力工况、结构长度和失效现象测准记全。更换前应核对铭牌上的型号与压力等级，实测两端法兰外径与螺栓孔距，量出软接头有效长度，记录原位移方向与安装空间，并留存现场照片。缺铭牌或图纸时以实测为准，回到公称口径与接口标准核对，参数以恒佳对应型号的规格表为准。

先看结论

• 更换按实物配对，不按旧名称复购：同一名称在不同批次或厂家可能对应不同法兰标准和结构长度，只有实测口径、法兰外径与孔距一致，新件才装得上、对得中。
• 铭牌型号与压力等级要优先记录：能读到铭牌时先抄型号、公称通径、压力等级和执行标准；铭牌模糊或脱落时改用实测尺寸并回到口径与接口核对，不靠记忆填写。
• 法兰外径与螺栓孔距必须实测：公称通径相同，英标、德标、美标法兰的外径、孔径和螺栓孔中心圆并不相同，孔位对不上会直接导致无法安装或对中偏差。
• 有效长度与安装空间要一并记录：有效长度决定能否原位替换，原位移方向和周边空间决定新件结构类型（单球或双球、是否带限位）是否放得下。
• 失效现象和现场照片要留档：鼓包、开裂、渗漏或老化各自指向不同工况问题，照片和记录有助于判断是同规格更换还是需重新核对工况。

它是什么，解决什么问题

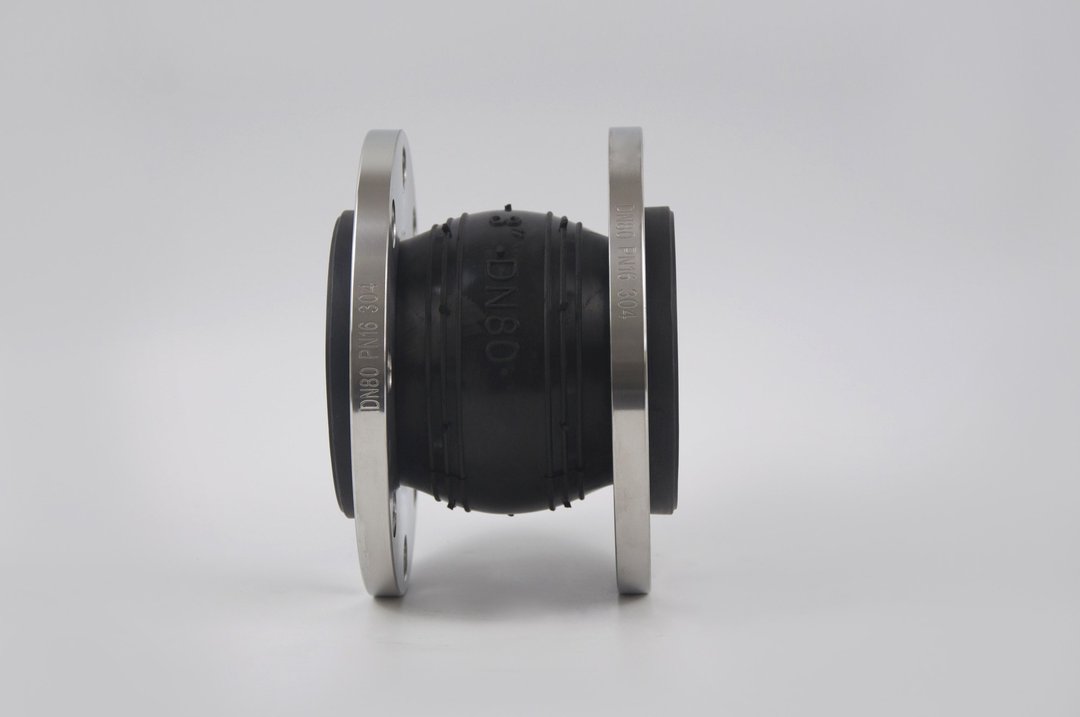

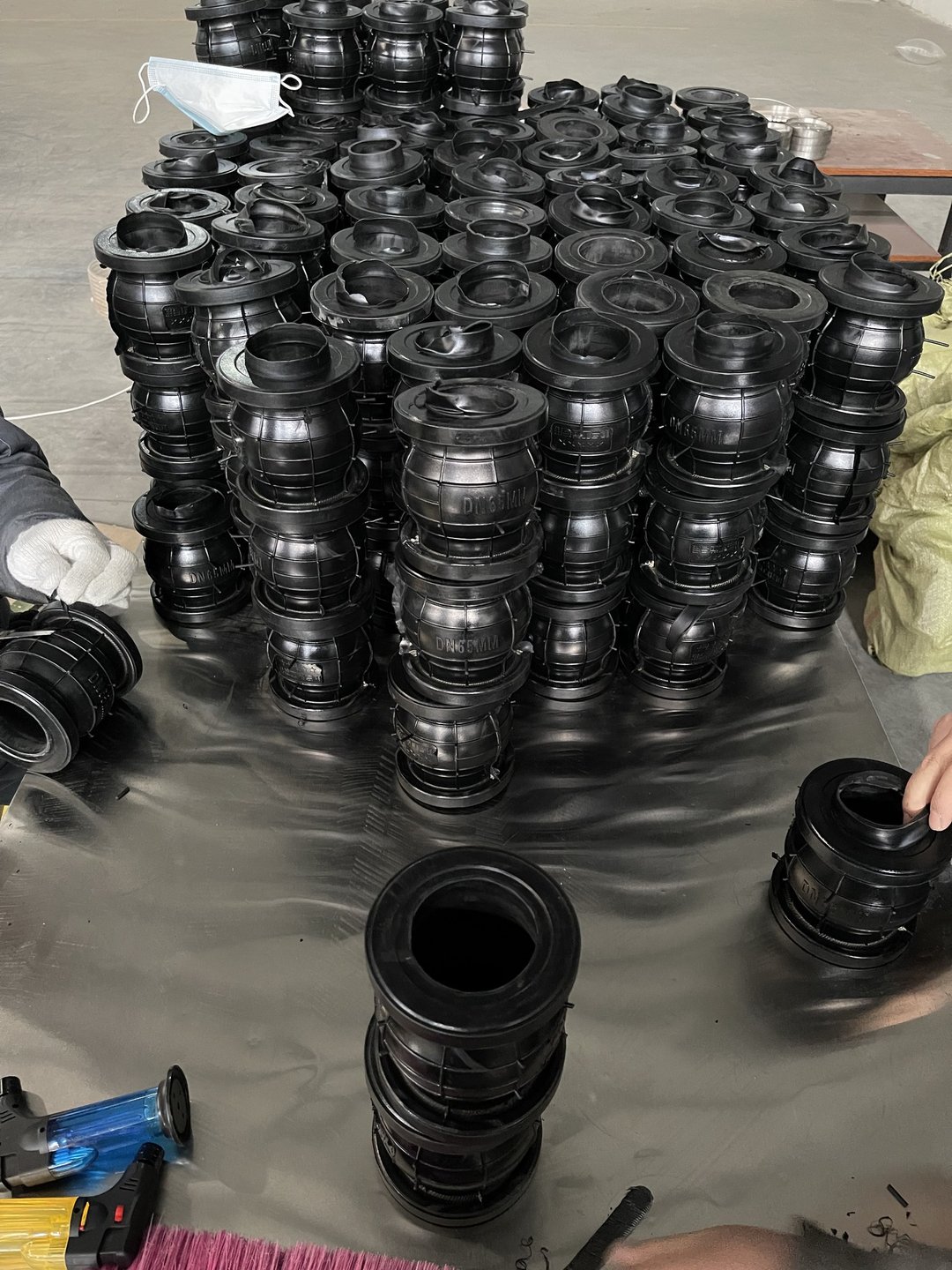

橡胶软接头（也称橡胶接头、可曲挠橡胶接头）是恒佳自主生产的核心产品线，用于管道之间的柔性连接，主要作用是补偿位移、吸收振动和降低噪声。其典型结构从内到外为内胶层、帘线增强层和外胶层，两端配金属法兰；内胶层接触介质，帘线层承受压力并约束变形，外胶层保护本体。

更换旧件先测量记录，是因为软接头按“口径—接口—压力—结构长度—位移”这组条件配套。旧件失效后，其接口尺寸和安装边界并不改变，把这些实测信息记全，就锁定了新件的选配条件，避免口径对但法兰标准不符、或长度差几毫米装不进。恒佳《旧橡胶软接头更换指南》也强调，不知道旧件型号时应以实测尺寸为准。

关键概念与采购意义

橡胶软接头的参考执行标准为 GB/T 26121-2010《橡胶软接头》，可作为理解结构与口径表述的参考口径；恒佳各型号的具体参数以其产品规格表为准。

旧件替换路径

按下面顺序核对记录，可避免遗漏，也便于回到恒佳规格表匹配：

1. 读取抄录铭牌：型号、公称通径、压力等级、执行标准和厂家标识。铭牌是旧件出厂口径，能直接对应规格表；模糊或脱落时不要凭印象填写，转入实测。
2. 实测两端法兰：量外径、螺栓孔中心圆、孔径和孔数，确认是英标、德标还是美标。公称通径相同而法兰标准不同，孔位就对不上，这是更换失败的常见原因。
3. 量取有效长度：测两端法兰密封面之间的距离。长度差异会导致新件装不进或需额外拉压，影响对中和寿命。
4. 记录位移方向与安装空间：判断原补偿是轴向、横向还是角向，量周边可用空间，用于决定选单球、双球或带限位结构。
5. 记录失效现象并拍照：鼓包、开裂、渗漏、老化分别留档，不同现象指向不同工况问题，照片是后续核对的客观依据。
6. 回到口径与接口核对：把实测数据与恒佳对应型号规格表逐项比对，确认口径、法兰标准、压力等级和长度都能对上，参数以型号规格表为准。

现场检查顺序

更换是一次带安装的作业，按阶段检查能减少返工，安装动作可参考恒佳《橡胶软接头安装步骤》。

• 到货检查：核对到货型号、口径、法兰标准、压力等级与记录是否一致，检查本体有无运输损伤。
• 安装前：清理法兰密封面，确认两端管道对中、间距与实测有效长度匹配，备好对应规格螺栓和垫片。
• 安装中：对称、分次拧紧螺栓使法兰均匀贴合，避免单侧过紧导致本体偏斜或密封面受力不均。
• 试运行：缓慢升压，观察法兰面和本体有无渗漏或异常变形，确认位移补偿方向与设计一致。
• 异常停机复核：出现渗漏或异响先停机检查对中、螺栓预紧和垫片，不在带压下强行处置，具体原因需结合现场排查。

容易混淆的说法

• “按旧件名称买同款”与“按实物配对”：名称或标签可能因批次、厂家或老化而不可靠，能否替换取决于实测口径、法兰标准和长度，应以实物测量为准。
• “公称通径一样就能装”与“法兰外径孔距要对上”：DN 相同只说明通道口径相近，法兰外径、孔径和螺栓孔中心圆随标准变化，不实测孔距容易买错。

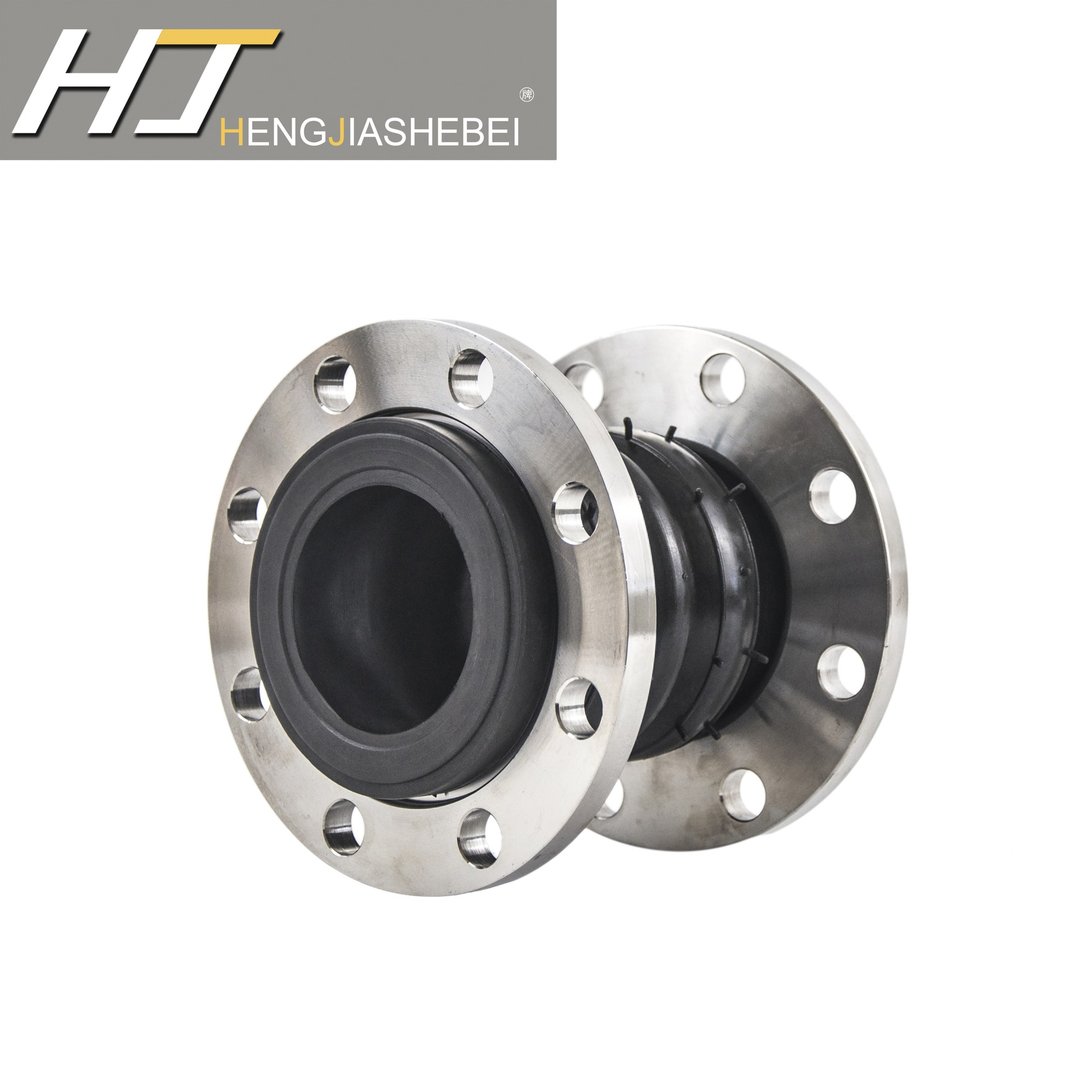

• “单球和双球可随意替换”：两者的有效长度、位移补偿能力和适用空间不同，需按原位移需求和安装空间选择，不能只看口径。

采购或现场核对清单

现有信息可以确认的：旧件公称通径、实测法兰外径与孔距、有效长度、原位移方向、安装空间和失效现象，这些可通过现场测量和拍照直接得到。

下单或施工前仍需确认的：新件对应的恒佳型号与规格表、法兰标准与压力等级是否与实测一致、结构类型（单球/双球/限位）是否匹配位移与空间、螺栓和垫片规格，以恒佳产品规格表或技术协议为准。

缺失时应停止判断的：铭牌和图纸都没有且法兰关键尺寸未测全、法兰标准无法判定或压力工况不清，此时应补齐实测数据再决定。

常见问题

• 旧件铭牌看不清怎么办？以实测为准，量出公称通径、法兰外径、螺栓孔距、孔数和有效长度，回到口径与接口核对，再与恒佳规格表比对确认型号。
• 只知道口径 DN 够不够下单？不够，相同 DN 下法兰标准不同，外径和孔距会不同，还需压力等级、有效长度和位移方向才能确定结构类型。
• 怎么判断选单球还是双球？主要看原位移补偿需求和安装空间，位移量较大或空间允许时可考虑双球，空间紧凑时多用单球，以实测空间和恒佳规格表为准。

资料说明

本文的产品结构与核对方法基于恒佳现有橡胶软接头产品资料整理，结构与口径引用 GB/T 26121-2010《橡胶软接头》作为参考口径，更换与安装说明对应恒佳官网的更换指南和安装步骤页面。具体型号、参数和法兰标准以恒佳对应型号的产品规格表或技术协议为准，实测数据用于配对核对，两者需一致。
