产品详情
产品介绍

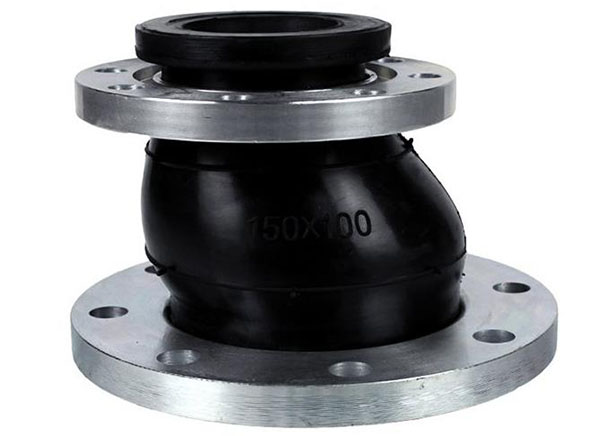

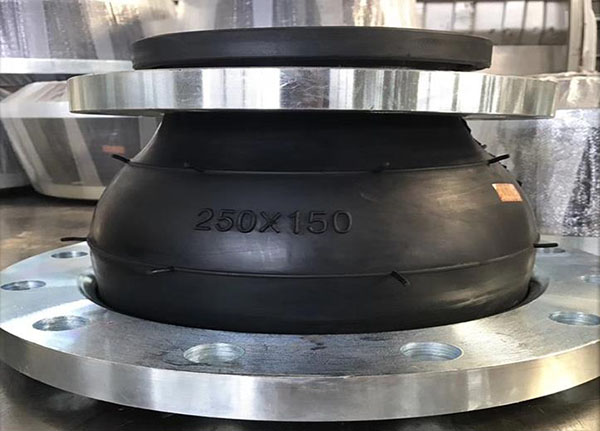

异径可曲挠橡胶接头主要具有弹性好，位移量大，安装方便等特点，该产品的结构主要是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。
根据介质不同所采用的橡胶材质也不同，有丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。
异径橡胶接头分别具有耐热、耐酸、碱、耐腐蚀、耐油等功能。
产品特点
异径可曲挠橡胶接头的主要特点是可以解决金属管道在连接时的不同口径的问题，同时也具有减震降噪的作用，可节约管道安装零件，节约成本。
它由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。
产品用途
异径可曲挠橡胶接头也可以广泛的用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。
该产品普通型用于输送－15℃～120℃的空气、压缩空气、水、海水、油、酸、碱等。
用于输送－30℃～250℃以上的上述介质或油、浓酸浓碱、固态物料。
技术参数
技术参数
异径可曲挠橡胶接头的规格如下：
DN大×DN小 | 长度 (mm) | 轴向位移 (mm) | 横向位移 (mm) | 角向位移 (a1+a2)0 | DN大×DN小 | 长度 (mm) | 轴向位移 | 横向位移 (mm) | 角向位移 | ||
伸长 | 压缩 | 伸长 | 压缩 | ||||||||
80×40 | 180 | 20 | 30 | 45 | 35° | 200×100 | 200 | 22 | 30 | 40 | 35° |
80×50 | 180 | 20 | 30 | 45 | 35° | 200×150 | 200 | 22 | 30 | 40 | 35° |
80×65 | 180 | 20 | 30 | 45 | 35° | 200×125 | 220 | 25 | 35 | 40 | 30° |
100×50 | 180 | 20 | 30 | 45 | 35° | 250×200 | 220 | 25 | 35 | 40 | 30° |
100×65 | 180 | 20 | 30 | 45 | 35° | 300×200 | 220 | 25 | 35 | 40 | 30° |
100×80 | 180 | 20 | 30 | 45 | 35° | 300×250 | 220 | 25 | 35 | 40 | 30° |
125×65 | 180 | 20 | 30 | 45 | 35° | 350×200 | 220 | 25 | 35 | 40 | 30° |
150×50 | 190 | 20 | 30 | 45 | 35° | 350×300 | 220 | 25 | 38 | 35 | 30° |
150×80 | 190 | 20 | 30 | 45 | 35° | 400×350 | 220 | 25 | 38 | 35 | 30° |
125×80 | 200 | 22 | 30 | 40 | 35° | 500×400 | 230 | 28 | 38 | 35 | 26° |
125×100 | 200 | 22 | 30 | 40 | 35° | 600×400 | 240 | 28 | 38 | 35 | 26° |
150×100 | 200 | 22 | 30 | 40 | 35° | 600×500 | 240 | 28 | 38 | 35 | 26° |
