产品详情
产品介绍

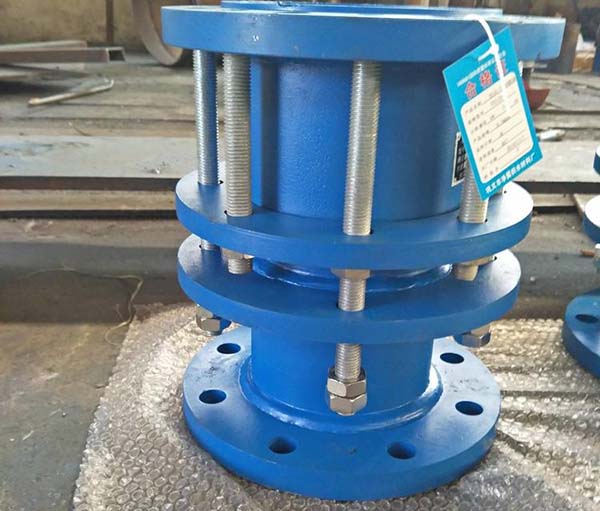

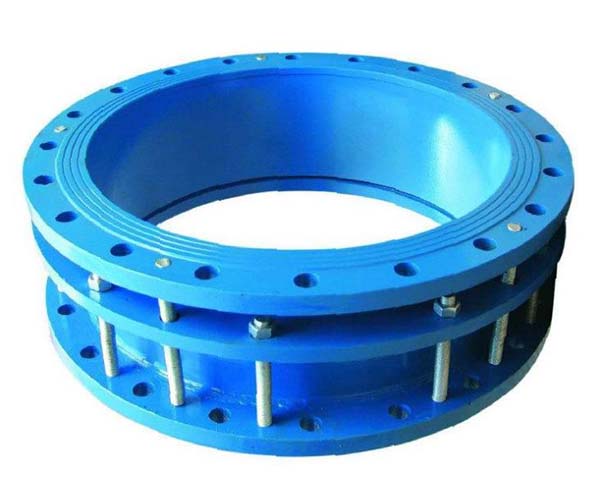

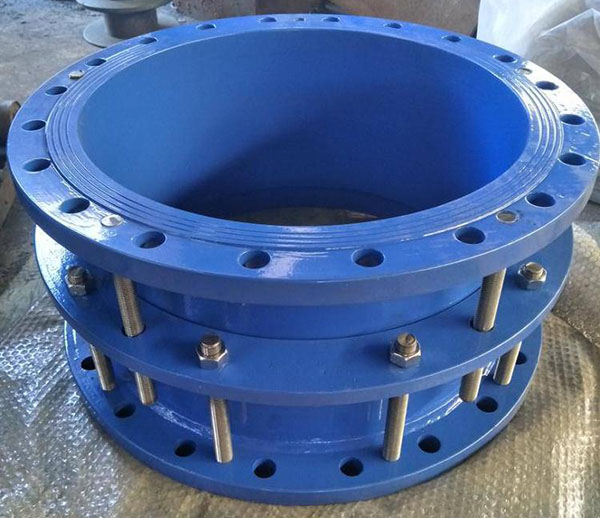

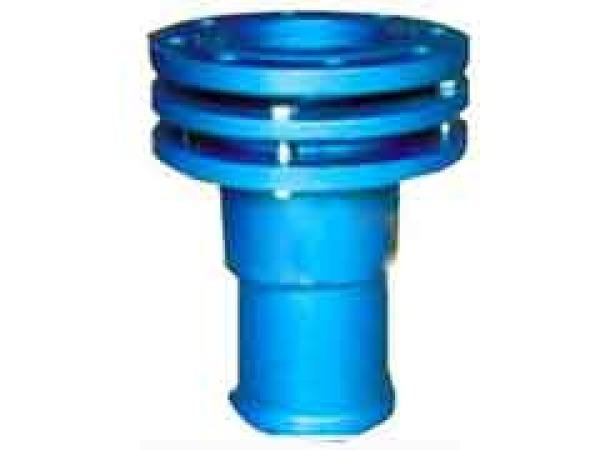

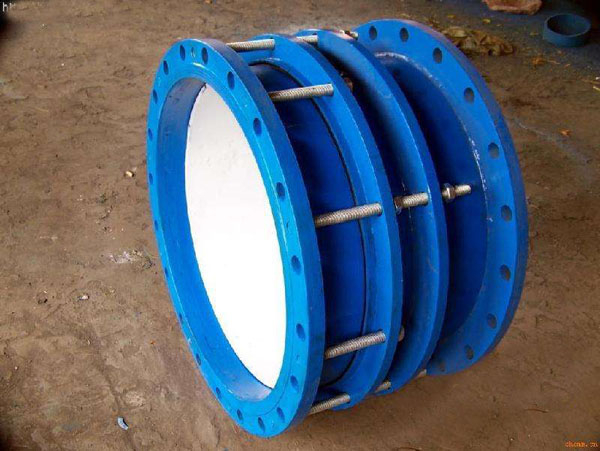

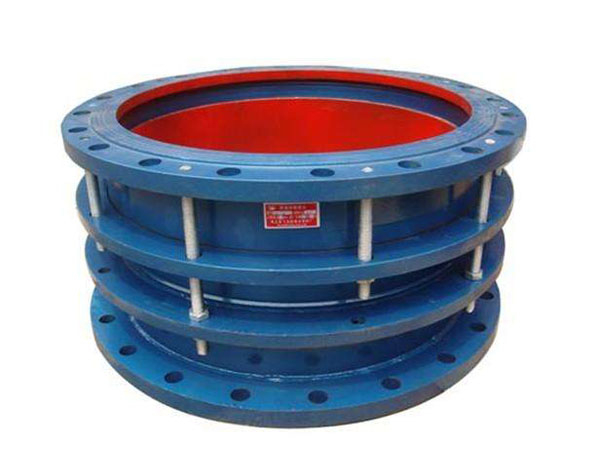

热力管道伸缩器功能介绍： CS型热力管道伸缩器，它是由伸缩套、压盘和伸缩体组合而成。
主要用在蒸汽管道上面，补偿蒸汽管道因热胀冷缩产生的位移。
热力管道伸缩器优点：伸缩量大、安装简单方便、维护方便 热力管道伸缩器特点：耐高压、耐高温。
产品特点
热力管道伸缩器安装注意事项： 1.安装前松开压盘螺栓，将伸缩器拉长至安装长度(见右表)，然后对角法拧紧螺栓，切勿压偏。
2.本伸缩器应安装在管道的直线段上两个固定支架之间，为保证伸缩器正常伸缩并防止拉脱，应设有导向支架及挡件。
CAD图纸
产品用途
热力管道伸缩器适用范围： CS型热力管道伸缩器产品适用于输送温度不高于450度的蒸汽和热水管线上。
技术参数
技术参数
序号 | 名称 | 数量 | |
1 | 伸缩体 | 1 | 0235、不锈钢 |
2 | 压盘 | 1 | Q235、不锈钢 |
3 | 伸缩套 | 1 | 0235、不锈钢 |
4 | 密封圈 | 1 | 氟橡胶、石墨盘根 |
5 | 螺栓 | n | Q235A、35、不锈钢 |
6 | 螺母 | n | Q235、不锈钢 |
7 | 外层 | 1 | 热力油漆喷涂 |
| 公称通径DN | 伸缩量 | *小长度Lmin | *大长度Lmax | 安装长度L |
| 40 | 250 | 400 | 650 | 525 |
| 50 | 250 | 400 | 650 | 525 |
| 65 | 250 | 420 | 670 | 545 |
| 80 | 250 | 420 | 670 | 545 |
| 100 | 250 | 435 | 685 | 560 |
| 125 | 250 | 435 | 685 | 560 |
| 150 | 250 | 435 | 685 | 560 |
| 200 | 260 | 460 | 720 | 590 |
| 250 | 260 | 460 | 720 | 590 |
| 300 | 270 | 490 | 760 | 625 |
| 350 | 270 | 490 | 760 | 625 |
| 400 | 280 | 520 | 800 | 660 |
| 450 | 280 | 520 | 800 | 660 |
| 500 | 300 | 550 | 850 | 700 |
| 600 | 310 | 570 | 880 | 725 |
| 700 | 320 | 605 | 925 | 765 |
| 900 | 330 | 640 | 970 | 805 |
| 1000 | 350 | 700 | 1050 | 875 |
| 1200 | 360 | 740 | 1100 | 920 |
| 1400 | 370 | 780 | 1150 | 965 |
| 1600 | 380 | 820 | 1200 | 1010 |
