产品详情
产品介绍

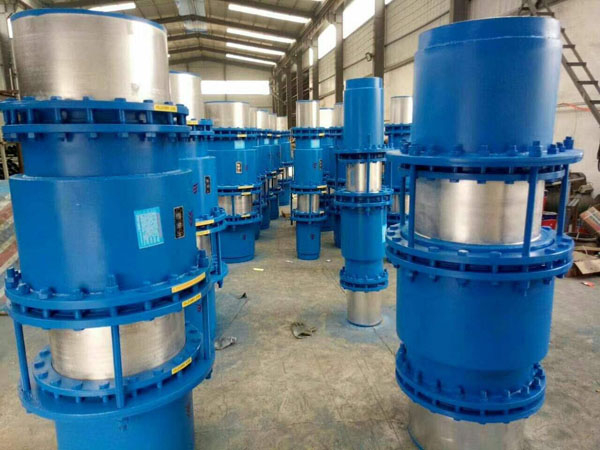

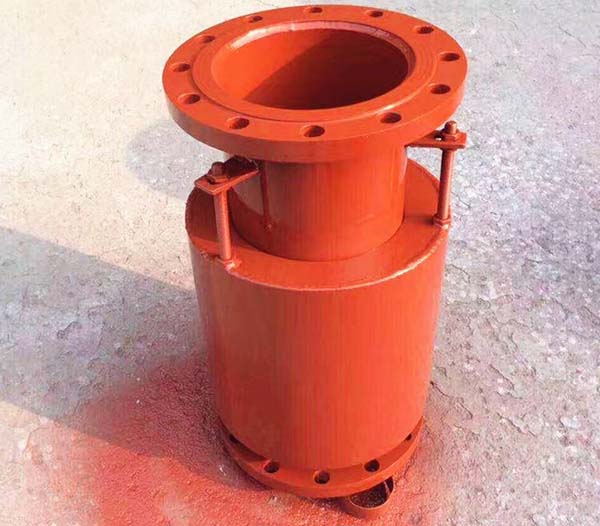

YTB-A型系列一次性套筒式补偿器（亦称Y接头）是国内近年来兴起的热介质管道采用一次性补偿直埋敷设技术。
产品特点
管道安装填土（补偿器裸露后），按设计进行预热，补偿器吸收相应的管道膨胀量，达到设计规定预热温度后，将补偿器的活动总管焊住与栓紧，整个管系被固定，管道不在关系被固定，管道不在伸缩位移，管道在安全工作范围内承受压力或抗拉应力的变化。
产品特点设计条件：公称压力PN0.25、0.6、1.0、1.6、2.5MPa 使用温度≤400℃
产品用途
型号标柱示例 工作压力1.6 Mpa，公称直径800mm，补偿量200mm的碳钢一次性套筒补偿器标注为：16YTB-A800---200
技术参数
|
公称直径 DN |
管外径×壁厚 DW×s |
补偿量 ΔL |
安装长度 Lmax |
填料室外径 D |
重 量 Kg |
|
25 |
32×4 |
140 |
530 |
50 |
4.81 |
|
32 |
38×4 |
140 |
550 |
57 |
4.9 |
|
40 |
51×4.5 |
140 |
550 |
68 |
6.1 |
|
50 |
57×4 |
140 |
550 |
80 |
7.15 |
|
70 |
76×4.5 |
180 |
640 |
100 |
12.43 |
|
80 |
89×5 |
180 |
660 |
113 |
14.5 |
|
100 |
108×5 |
180 |
660 |
130 |
17 |
|
125 |
133×5.5 |
180 |
690 |
170 |
22.83 |
|
150 |
159×5.5 |
180 |
690 |
190 |
29.55 |
|
200 |
217×7 |
240 |
810 |
257 |
52.43 |
|
250 |
273×7 |
240 |
810 |
310 |
69.46 |
|
300 |
325×8.5 |
300 |
940 |
366 |
97.00 |
|
350 |
377×10 |
300 |
960 |
417 |
128 |
|
400 |
426×12 |
300 |
960 |
466 |
155 |
|
450 |
482×12 |
320 |
970 |
524 |
177.7 |
|
500 |
534×13 |
320 |
1010 |
573 |
213.28 |
|
600 |
636×14 |
340 |
1050 |
676 |
280.42 |
|
700 |
726×15 |
340 |
1080 |
768 |
358.23 |
|
800 |
826×16 |
360 |
1125 |
878 |
467.62 |
|
900 |
926×16 |
360 |
1125 |
980 |
553.8 |
|
1000 |
1026×16 |
360 |
1125 |
1082 |
647.44 |
